GU系列高真空球閥
產品描述
球閥經過半個多世紀的發展，現已成為應用廣泛的主要閥門類。球閥的主要作用是切斷和接通管道中的流體；也可用于流體的調節和控制。球閥具有流阻小、密封性好、開關速度快、可靠性高等特點。
球閥主要由閥體、閥蓋、閥桿、球閥和密封圈等部分組成，屬于90類。關閉閥門時，它借助手柄或閥桿上端的驅動裝置向球閥施加一定的扭矩并傳遞給球閥，使其旋轉90°，使球閥通孔與閥體通道中心線重疊或垂直，完成全開或全關動作。一般有浮動球閥、固定球閥、多通道球閥、V型球閥、球閥、夾套球閥等。可用于手柄驅動、渦輪驅動、電動、氣動、液壓、氣液聯動和電液聯動。
產品結構
主要零件材料
|
材料名稱 |
GU-(16-50)C |
GU-(16-50)P |
GU-(16-50)R |
|
閥體 |
世界商業委員會 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
世界商業委員會 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯（PTFE） |
||
|
填料 |
聚四氟乙烯（PTFE） |
||
主要外形尺寸
(GB6070)活套法蘭連接
| ?MODEL |
L |
D |
K |
C |
N-? |
W |
|
GU-16?(F) |
104 |
60 |
45 |
8 |
4-?6.6 |
150 |
|
GU-25(F) |
114 |
70 |
55 |
8 |
4-?6.6 |
170 |
|
GU-40(F) |
160 |
100 |
80 |
12 |
4-?9 |
190 |
|
GU-50(F) |
170 |
110 |
90 |
12 |
4-?9 |
190 |

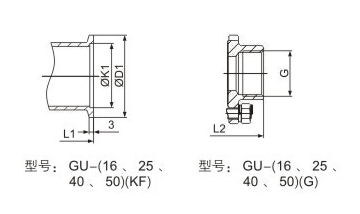

(GB4982)快卸法蘭連接
|
?MODEL |
L |
D1 |
K1 |
|
GU-16(KF) |
104 |
30 |
17.2 |
|
GU-25(KF) |
114 |
40 |
26.2 |
|
GU-40(KF) |
160 |
55 |
41.2 |
|
GU-50(KF) |
170 |
75 |
52.2 |
螺紋連接
|
MODEL |
L |
G |
|
GU-16(G) |
63 |
1/2″ |
|
GU-25(G) |
84 |
1″ |
|
GU-40(G) |
106 |
11/2″ |
|
GU-50(G) |
121 |
2″ |
相關產品
-
氣動法蘭球閥
產品結構 主要零件材料 材料名稱 Q61141F-(16-64)C Q61141F-(16-64)P Q61141F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cd8Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯(PTFE) 填料 聚四氟乙烯(PTFE) 主要外形尺寸 PN16 DN L D D D1 D2 C F N-?B A B C D G 單作用 雙作用 ...
-
鍛鋼閘閥
產品描述 鍛鋼閘閥流體阻力小，開啟、關閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制。全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。 產品結構 主要尺寸及重量 Z41W.H.Y? ? ? ? ? GB PN16-160 SIZE PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) in mm 1/2 15 PN16 130 PN25 130 PN40 130 PN63 170 PN100 170 PN160 170 3/4 20 150 150 150 190 ...
-
不銹鋼直飲水球閥(PN25)
產品結構 主要零件材料 材料名稱 Q11F-(16-64)C Q11F-(16-64)P Q11F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cd8Ni9Ti CF8 ZG1Cd8Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICd8Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯(PTFE) 填料 聚四氟乙烯(PTFE) 主要外形尺寸 DN 英寸 L D G W H 15 1/2 英寸 51.5 11.5 1/2 英寸 95 49.5 20 ...
-

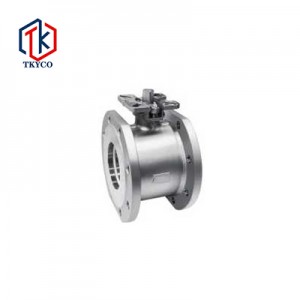

薄型法蘭、對夾球閥
產品概覽 夾套球閥和夾套保溫夾套球閥適用于Class150，PN1.0～2.5MPa，工作溫度29～180℃（密封圈為增強聚四氟乙烯）或29～300℃（密封圈為-聚苯）的各種管道，用于切斷或連接管道中的介質，選擇不同的材料，可適用于水、蒸汽、油、硝酸、醋酸、氧化性介質、尿素等介質。 產品結構 主要零件材料 材料名稱 Q41F-(16-64)C Q41F-(16-64)P Q41F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 30...
-

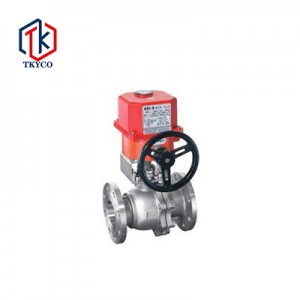

電動法蘭球閥
