暗桿閘閥
產品應用
適用于生活用水、給排水系統、污水處理系統、化工流體輸送等系統。
典型應用行業有∶水廠及水源工程，環境保護，市政設施，電力及公用事業，建筑行業，鋼鐵、治金，造紙行業等。
產品特點
1、全通徑流道，閥門全開時閘板完全升離流道，流體阻力最小;
2、質流動方向不受限制;
3、全包膠閘板，閥板材質與介質零接觸，密封性能良好;
4、無毒防腐涂裝，閥門內外表面均采用無毒環氧靜電噴涂;
5、型式操作多樣，可用手輪、電動、氣動等裝置操作。

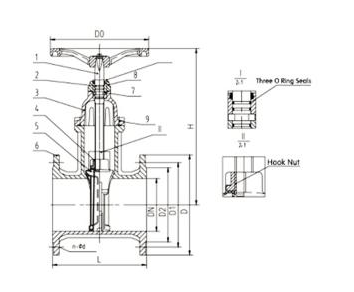

產品結構
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
|
|
DO |
160 |
160 |
200 |
200 |
225 |
280 |
330 |
385 |
385 |
450 |
450 |
520 |
620 |
458 |
458 |
458 |
|
|
Non-Rising Stem |
?????? Hmax |
198 |
225 |
293 |
303 |
340 |
417 |
515 |
621 |
710 |
869 |
923 |
1169 |
1554 |
1856 |
2176 |
2598 |
|
350 |
406 |
520 |
568 |
640 |
755 |
960 |
1150 |
1300 |
1559 |
1704 |
1878 |
2176 |
2568 |
2895 |
3446 |
||
主要部分材料
|
NO. |
名稱 |
材質 |
連接標準 .GB12238 .BS 5155 .AWWA |
|
1 |
閥桿 |
SS |
|
|
2 |
O型圈 |
丁腈橡膠 |
|
|
3 |
閥蓋 |
球墨鑄鐵 |
|
|
4 |
閥桿螺母 |
銅合金 |
|
|
5 |
閘板 |
球墨鑄鐵包覆橡膠 |
|
|
6 |
閥體 |
球墨鑄鐵 |
|
|
7 |
環 |
銅合金 |
|
|
8 |
密封壓蓋 |
? ? ? ? ? ? ? ? ? ?銅合金/球墨鑄鐵 | |
|
9 |
支架 |
球墨鑄鐵 |
相關產品
-
法蘭閘閥(暗桿)
產品結構 主要尺寸及重量 PN10 DN L B D1 D2 F B Z-ΦD DO JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 15 130 95 95 65 45 2 14 16 4-Φ14 4-Φ14 120 20 150 105 105 75 55 2 14 18 4-Φ14 4-Φ14 120 25 160 115 115 85 65 2 14 18 4-Φ14 4-Φ14 140 32 180 135 140 100 78 2 16 18 4-Φ18 4-Φ18 160 40 200 145 150 110 85 3 16 18 4-Φ18 4-Φ18 160 ...
-
手柄對夾蝶閥
產品特點 1、結構簡單，操作方便; 2、安裝簡便，密封性能好; 3、使用壽命長、可靠性高; 4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。 5、采用無銷無靠背結構，密封更可靠。 工作原理 通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。 技術參數 標準∶GB12238-89/EN 593 壓力∶PN16/PN25 尺寸∶DN40-DN1200 溫度∶-20℃-100℃ 閥體：球磨鑄鐵鋼/合金 閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層 閥桿∶不銹鋼 閥座∶EPDM/NBR/VITON/PTFE等 主要零件材料 閥體 閥板 閥桿 閥座 球墨鑄鐵 球墨鑄...
-

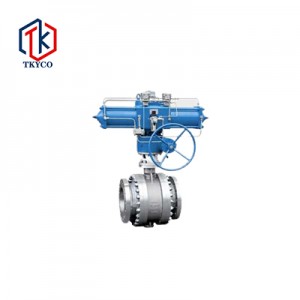

金屬硬密封(鍛鋼)球閥
產品概覽 鍛鋼法蘭式高壓球閥關閉部件球體圍繞閥體中心線旋轉以開啟和關閉閥門，密封件嵌在不銹鋼閥座中，金屬閥座上裝有彈簧，當密封面磨損或燃燒時，在彈簧的作用下推動閥座與球體形成金屬密封。具有獨特的自動泄壓功能，當閥腔介質壓力超過彈簧預緊力時，出口閥座退球，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和氣體等一般工作介質，也適用于介質工況，如氧氣、過氧化氫、甲烷和乙烯，它已在各個行業得到很好的應用。 產品結構特點： 1、本產品所有部件均為鍛件。 2、采用底裝式閥桿，設置倒密封結構，確保填料...
-

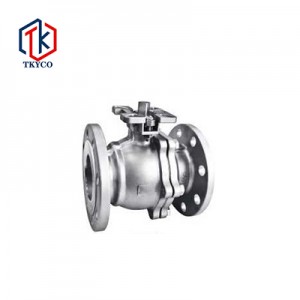

德標浮動式法蘭球閥
