鍛鋼閘閥

簡短描述:

設計制造標準

? 設計制造按：API 602、ASME B16.34
? 連接尺寸按：ASME B1.20.1 和 ASME B16.25
? 檢驗和測試按：API 598

性能規范

? 公稱壓力：150-800LB
? 強度試驗：1.5xPN
? 密封試驗：1.1xPN
? 氣密封試驗：0.6Mpa
? 閥門主體材料：A105(C)、F304(P)、F304L(PL)、F316(R) , F316L(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29°C-425°C

發送郵件

產品細節

產品標簽

產品描述

內螺紋承插焊鍛鋼閘閥流體阻力小，啟閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制.全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。

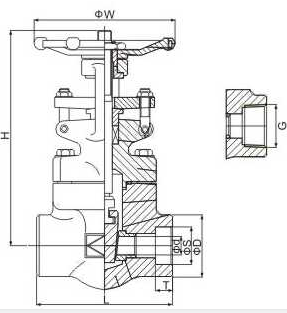

產品結構

主要零件材料

零件名稱	材料
閥體	A105	A182 ?F22	A182 F304	A182 F316
閥座	A276 420	A276 304	A276 304	A182 316
閘板	A182 F430/F410	A182 F304	A182 F304	A182 F316
閥桿	A182 F6A	A182 F22	A182 F304	A182 F316
墊片	316+柔性石墨
閥蓋	A105	A182 F22	A182 F304	A182 F316

主要尺寸及重量

Z6/1 1H/Y		CLASS150-800
Size		d	S	D	G	T	L	H	W
DN	Inch	d	S	D	G	T	L	H	W
1/2	15	10.5	22.5	36	1/2″	10	79	162	100
3/4	20	13	28.5	41	3/4″	11	92	165	100
1	25	17.5	34.5	50	1″	12	111	203	125
1 1/4	32	23	43	58	1-1/4″	14	120	220	160
1 1/2	40	28	49	66	1-1/2″	15	120	255	160
2	50	36	61.1	78	2″	16	140	290	180
