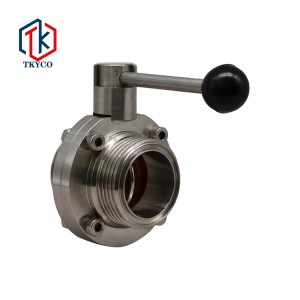

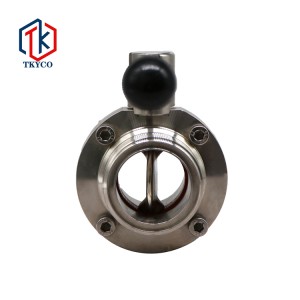

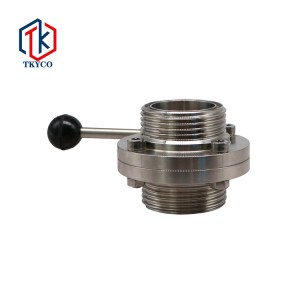

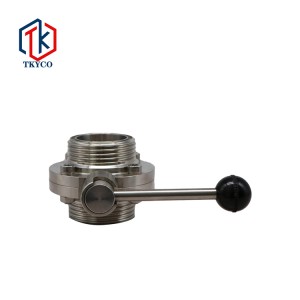

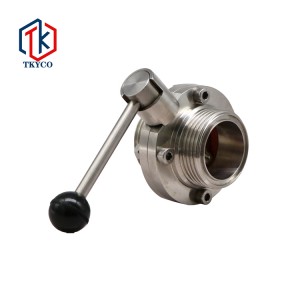

螺紋蝶閥
產品結構
主要外形尺寸
|
規格(ISO) |
A |
B |
D |
L |
H |
KG |
|
25 |
66 |
78 |
40×1/6 |
130 |
82 |
1.3 |
|
32 |
66 |
78 |
48×1/6 |
130 |
82 |
1.3 |
|
38 |
70 |
86 |
60×1/6 |
130 |
86 |
1.7 |
|
51 |
76 |
102 |
70×1/6 |
140 |
96 |
2.2 |
|
63 |
80 |
115 |
85×1/6 |
150 |
103 |
2.9 |
|
76 |
84 |
128 |
98×1/6 |
150 |
110 |
3.4 |
|
89 |
90 |
139 |
110×1/6 |
170 |
116 |
3.9 |
|
102 |
104 |
159 |
132 x 1/6 |
170 |
126 |
5.5 |
