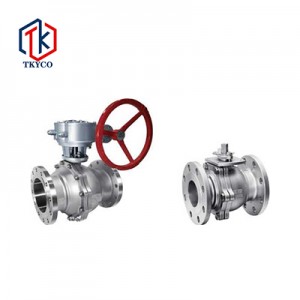

日標浮動式法蘭球閥

簡短描述:

設計標準

? 技術規范：日標
? 設計標準：JIS B2071
? 結構長度：JIS B2002
? 連接法蘭：JIS B2212、B2214
? 試驗與檢驗：JIS B2003

性能規范

? 公稱壓力：10K、20K
? 強度試驗：PT2.4、5.8Mpa
? 密封試驗：1.5、4.0 Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB(C)、CF8(P)、CF3( PL), CF8M (R), CF3M (RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29°C-150°C

發送郵件

產品細節

產品標簽

產品概覽

日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力?。蝗諛?biāo)球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。

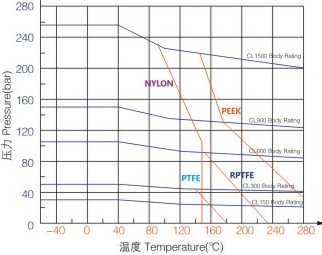

產品結構

主要零件材料

材料名稱	碳鋼	不銹鋼
閥體	WCB、A105	CF8、CF3	CF8M、CF3M
閥蓋	WCB、A105	CF8、CF3	CF8M、CF3M
球體	304	304	316
閥桿	304	304	316
閥座	聚四氟乙烯、聚四氟乙烯
填料	聚四氟乙烯/柔性石墨
壓蓋	WCB、A105	CF8

主要外形尺寸和連接尺寸

(JIS): 10K

DN	L	D	D1	D2	B	T	Z-ΦD	ISO5211	TXT
15A	108	95	70	52	12	1	4-Φ15	F03/F04	9X9
20A	117	100	75	58	14	1	4-Φ15	F03/F04	9X9
25A	127	125	90	70	14	1	4-Φ19	F04/F05	11X11
32A	140	135	100	80	16	2	4-Φ19	F04/F05	11X11
40A	165	140	105	85	16	2	4-Φ19	F05/F07	14X14
50A	178	155	120	100	16	2	4-Φ19	F05/F07	14X14
65A	190	175	140	120	18	2	4-Φ19	F07	14X14
80A	203	185	150	130	18	2	8-Φ19	F07/F10	17X17
100A	229	210	175	155	18	2	8-Φ19	F07/F10	22X22
125A	300/356	250	210	185	20	2	8-Φ23
150A	340/394	280	240	215	22	2	8-Φ23
200A	450/457	330	290	265	22	2	12-Φ23
250A	533	400	355	325	24	2	12-Φ25
300A	610	445	400	370	24	2	16-Φ25

(JIS): 20K

DN	L	D	D1	D2	B	T	Z-ΦD
15A	140	95	70	52	14	1	4-Φ15
20A	152	100	75	58	16	1	4-Φ15
25A	165	125	90	70	16	1	4-Φ19
32A	178	135	100	80	18	2	4-Φ19
40A	190	140	105	85	18	2	4-Φ19
50A	216	155	120	100	18	2	8-Φ19
65A	241	175	140	120	20	2	8-Φ19
80A	282	200	160	135	22	2	8-Φ23
100A	305	225	185	160	24	2	8-Φ23
125A	381	270	225	195	26	2	8-Φ25
150A	403	305	260	230	28	2	12-Φ25
200A	502	350	305	275	30	2	12-Φ25
250A	568	430	380	345	34	2	12-Φ27
300A	648	480	430	395	36	3	16-Φ27

上一個: 快裝、對焊、法蘭隔膜閥

下一個: 德標浮動式法蘭球閥

相關產品

鍛鋼截止閥

產品概述鍛鋼截止閥是一種常用的截止閥，主要用于連接或截斷管道中的介質，一般不用于調節流量。截止閥適用的壓力和溫度范圍較大，該閥門是適用于小口徑管道，密封面不易磨損、劃傷，密封性能好，啟閉閥瓣行程小，啟閉時間短，閥門高度小。產品結構 主要零件材料零件名稱材料閥體 A105 A182 F22 A182 F304 A182 F316 閥瓣 A276 420 A276 304 A276 304 A182 316 閥桿 A182 F6A A182 F304 A182 F304 A182 F316 閥蓋 A105 A182 F22 A182 F304 A182 F316 主要尺寸和重量 ...

查看更多產品>
鍛鋼閘閥

產品描述內螺紋承插焊鍛鋼閘閥流體阻力小，啟閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制.全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。產品結構 主要零件材料零件名稱材料閥體 A105 A182 ?F22 A182 F304 A182 F316 閥座 A276 420 A276 304 A276 304 A182 316 閘板 A182 F430/F410 A182 F304 A182 F304 A182 F316 閥桿 A182 F6A A182 F22 A182 F304 A182 F316 墊片 316+柔性石墨閥蓋 A105 ...

查看更多產品>
法蘭渦輪蝶閥

主要零件材料 NO. 名稱材質 1 閥體 DI/304/316/WCB 2 閥桿 45#/SS410/2CR13 3 閥板 304/316/316L/DI 4 閥座 NR/NBR/EPDM 產品結構 主要尺寸和重量 DN 50 65 80 100 125 150 200 250 300 350 400 450 C 108 112 114 127 140 140 152 165 178 190 216 222 A 83 93 100 114 125 143 170 200 223 270 300 340 B 120 130 145 155 170 190 205 235 28...

查看更多產品>
快裝蝶閥

產品結構 主要外形尺寸 SPECIFICATIONS(ISO) A B D L H KG 20 66 78 50.5 130 82 1.35 25 66 78 50.5 130 82 1.35 32 66 78 50.5 130 82 1.2 38 70 86 50.5 130 86 1.3 51 76 102 64 140 96 1.85 63 98 115 77.5 150 103 2.25 76 98 128 91 150 110 2.6 89 102 139 106 170 116 3.0 102 106 154 119 170 122 3.6 108 106 159 119 170 126 3.6 ...

查看更多產品>

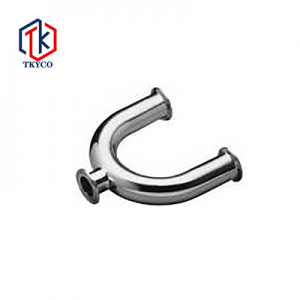

不銹鋼衛生級快裝式U型三管通
