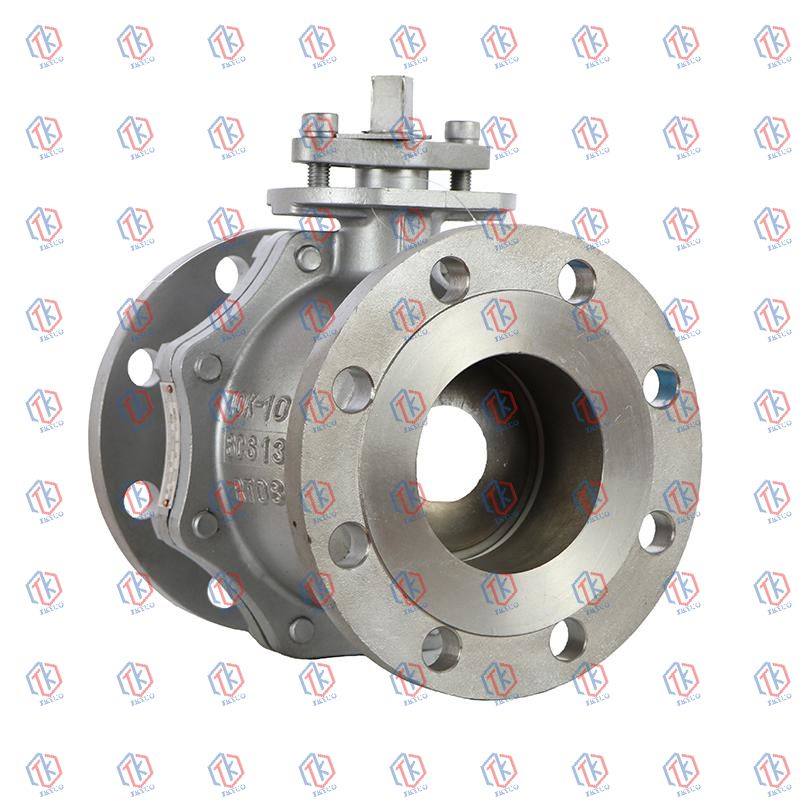

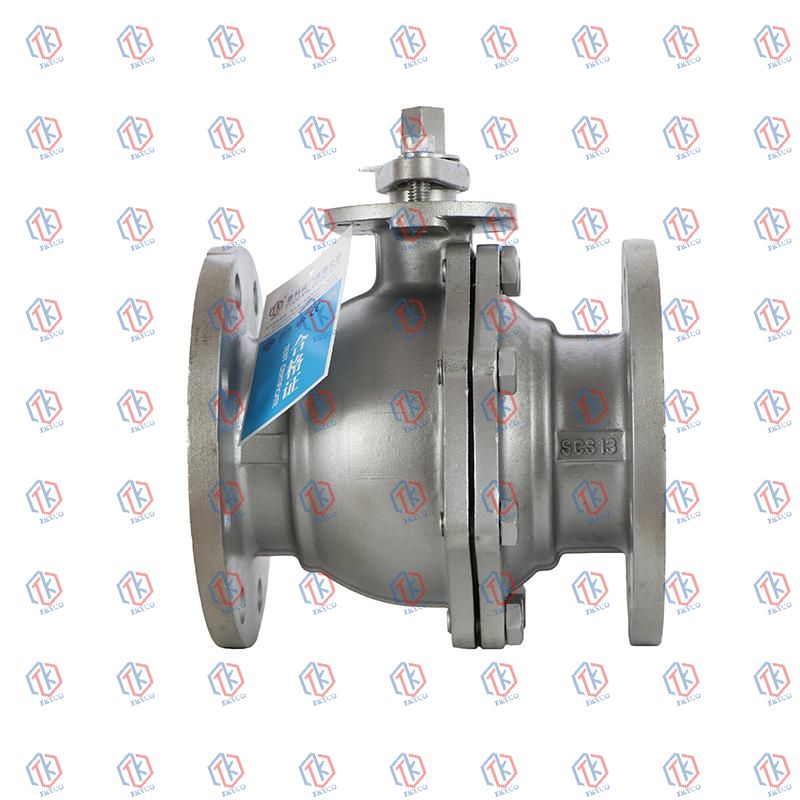

國標浮動式法蘭球閥
產品特點
1、流體阻力小，球閥所有閥門中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關快捷方便，只要閥桿旋轉90°，球閥就會完成全開或全關動作，輕松實現快速啟閉。
3、密封性能好。球閥座密封圈一般采用聚四氟乙烯等彈性材料制成，易于保證密封，球閥的密封力隨介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時，閥桿只轉動，因此閥桿的填料密封不易被破壞，閥門反向密封的密封力閥桿隨介質壓力的增加而增加。
5、球閥的啟閉只作90°旋轉，易于實現自動控制和遠程控制。球閥可配置氣動裝置、電動裝置、液壓裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道通暢，不易沉積介質，可做管道球。
設計標準
? 技術規格：國標
? 設計標準：GB/T 12237
? 結構長度：GB/T 12221
? 連接法蘭：GB/T 9113 JB 79 HG 20592
? 試驗與檢驗：GB/T 13927 GB/T 26480
性能規格
? 公稱壓力：1.6、2.5、4.0、6.3、10.0Mpa
? 強度試驗：2.4、3.8、6.0、9.5、15.0Mpa
? 密封試驗：1.8、2.8、4.4、7.0、11.0Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材質：WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29°C~150°C
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
閥蓋 |
WCB、A105 |
CF8、CF3 |
CF8M、CF3M |
|
球體 |
304 |
304 |
316 |
|
閥桿 |
304 |
304 |
316 |
|
閥座 |
PTFE、RPTFE |
||
|
填料 |
PTFE?/?Flexible?Graphite |
||
|
壓蓋 |
WCB、A105 |
CF8 |
|
主要外形尺寸和連接尺寸
(GB): PN1.6MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
ISO5211 |
TXT |
||||
|
Short series |
Long series |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
||||||
|
15 |
108 |
130 |
95 |
95 |
65 |
45 |
14 |
16 |
2 |
4-Φ14 |
4-Φ14 |
F03/F04 |
9X9 |
|
20 |
117 |
130 |
105 |
105 |
75 |
55 |
14 |
18 |
2 |
4-Φ14 |
4-Φ14 |
F03/F04 |
9X9 |
|
25 |
127 |
140 |
115 |
115 |
85 |
65 |
14 |
18 |
2 |
4-Φ14 |
4-Φ14 |
F04/F05 |
11X11 |
|
32 |
140 |
165 |
135 |
140 |
100 |
78 |
16 |
18 |
2 |
4-Φ18 |
4-Φ18 |
F04/F05 |
11X11 |
|
40 |
165 |
165 |
145 |
150 |
110 |
85 |
16 |
18 |
2 |
4-Φ18 |
4Φ18 |
F05/F07 |
14X14 |
|
50 |
178 |
203 |
160 |
165 |
125 |
100 |
16 |
18 |
2 |
4-Φ18 |
4-Φ18 |
F05/F07 |
14X14 |
|
65 |
190 |
222 |
180 |
185 |
145 |
120 |
18 |
18 |
2 |
4-Φ18 |
8-Φ18 |
F07 |
14X14 |
|
80 |
203 |
241 |
195 |
200 |
160 |
135 |
20 |
20 |
2 |
8-Φ18 |
8-Φ18 |
F07/F10 |
17X17 |
|
100 |
229 |
280 |
215 |
220 |
180 |
155 |
20 |
20 |
2 |
8-Φ18 |
8-Φ18 |
F07/F10 |
22X22 |
|
125 |
? |
320 |
245 |
250 |
210 |
185 |
22 |
22 |
2 |
8-Φ18 |
8-Φ18 |
? | ? |
|
150 |
? |
360 |
285 |
285 |
240 |
212 |
24 |
22 |
2 |
8-Φ23 |
8-Φ22 |
? | ? |
|
200 |
? |
457 |
340 |
340 |
295 |
268 |
26 |
24 |
2 |
12-Φ23 |
12-Φ22 |
? | ? |
|
250 |
? |
533 |
405 |
405 |
355 |
320 |
30 |
26 |
2 |
12-Φ25 |
12-Φ26 |
? | ? |
|
300 |
? |
610 |
460 |
460 |
410 |
378 |
30 |
28 |
2 |
12-Φ25 |
12-Φ26 |
? | |
(GB): PN2.5MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
||||
|
Short series |
Long series |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
||||
|
15 |
108 |
130 |
95 |
95 |
65 |
45 |
16 |
16 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
117 |
130 |
105 |
105 |
75 |
55 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
25 |
127 |
140 |
115 |
115 |
85 |
65 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
32 |
140 |
165 |
135 |
140 |
100 |
78 |
18 |
18 |
2 |
4-Φ18 |
4-Φ18 |
|
40 |
165 |
165 |
145 |
150 |
110 |
85 |
18 |
18 |
2 |
4-Φ18 |
4-018 |
|
50 |
178 |
203 |
160 |
165 |
125 |
100 |
20 |
20 |
2 |
4-Φ18 |
4-Φ18 |
|
65 |
190 |
222 |
180 |
185 |
145 |
120 |
22 |
22 |
2 |
8-Φ18 |
8-Φ18 |
|
80 |
203 |
241 |
195 |
200 |
160 |
135 |
22 |
24 |
2 |
8-Φ18 |
8-Φ18 |
|
100 |
229 |
280 |
230 |
235 |
190 |
160 |
24 |
24 |
2 |
8-Φ23 |
8-Φ22 |
|
125 |
? |
320 |
270 |
270 |
220 |
188 |
28 |
26 |
2 |
8-Φ25 |
8-Φ26 |
|
150 |
? |
360 |
300 |
300 |
250 |
218 |
30 |
28 |
2 |
8-Φ25 |
8-Φ26 |
|
200 |
? |
457 |
360 |
360 |
310 |
278 |
34 |
30 |
2 |
12-Φ25 |
12-Φ26 |
|
250 |
? |
533 |
425 |
425 |
370 |
335 |
36 |
32 |
2 |
12-Φ30 |
12-Φ30 |
|
300 |
? |
610 |
485 |
485 |
430 |
395 |
40 |
34 |
2 |
16-Φ30 |
16-Φ30 |
(GB): PN4.0MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
|||
|
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
|||||
|
15 |
140 |
95 |
95 |
65 |
45 |
16 |
16 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
152 |
105 |
105 |
75 |
55 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
25 |
165 |
115 |
115 |
85 |
65 |
16 |
18 |
2 |
4-Φ14 |
4-Φ14 |
|
32 |
178 |
135 |
140 |
100 |
78 |
18 |
18 |
2 |
4-Φ18 |
4-Φ18 |
|
40 |
190 |
145 |
150 |
110 |
85 |
18 |
18 |
2 |
4-Φ18 |
4-Φ18 |
|
50 |
216 |
160 |
165 |
125 |
100 |
20 |
20 |
2 |
4-Φ18 |
4-Φ18 |
|
65 |
241 |
180 |
185 |
145 |
120 |
22 |
22 |
2 |
8-Φ18 |
8-Φ18 |
|
80 |
283 |
195 |
200 |
160 |
135 |
22 |
24 |
2 |
8-Φ18 |
8-Φ18 |
|
100 |
305 |
230 |
235 |
190 |
160 |
24 |
24 |
2 |
8-Φ22 |
8-Φ22 |
|
125 |
381 |
270 |
270 |
220 |
188 |
28 |
26 |
2 |
8-Φ26 |
8-Φ26 |
|
150 |
403 |
300 |
300 |
250 |
218 |
30 |
28 |
2 |
8-Φ26 |
8-Φ26 |
|
200 |
502 |
375 |
375 |
320 |
285 |
38 |
34 |
2 |
12-Φ30 |
12-Φ30 |
|
250 |
568 |
445 |
450 |
385 |
345 |
42 |
38 |
2 |
12-Φ33 |
12-Φ33 |
|
300 |
648 |
510 |
515 |
450 |
410 |
46 |
42 |
2 |
16-Φ33 |
16-Φ33 |
(GB): PN6.3MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
|||
|
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
|||||
|
15 |
140 |
105 |
105 |
75 |
45 |
20 |
20 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
152 |
125 |
130 |
90 |
55 |
20 |
22 |
2 |
4-Φ18 |
4-Φ18 |
|
25 |
165 |
135 |
140 |
100 |
65 |
22 |
24 |
2 |
4-Φ18 |
4-Φ18 |
|
32 |
178 |
150 |
155 |
110 |
78 |
24 |
26 |
2 |
4-Φ23 |
4-Φ22 |
|
40 |
190 |
165 |
170 |
125 |
85 |
24 |
26 |
2 |
4-Φ23 |
4-Φ22 |
|
50 |
292 |
175 |
180 |
135 |
100 |
26 |
26 |
2 |
4-Φ23 |
4-Φ22 |
|
65 |
330 |
200 |
205 |
160 |
120 |
28 |
26 |
2 |
8-Φ23 |
8-Φ22 |
|
80 |
356 |
210 |
215 |
170 |
135 |
30 |
28 |
2 |
8-Φ23 |
8-Φ22 |
|
100 |
406 |
250 |
250 |
200 |
160 |
32 |
30 |
2 |
8-Φ25 |
8-Φ26 |
|
125 |
432 |
295 |
295 |
240 |
188 |
36 |
34 |
2 |
8-Φ30 |
8-Φ30 |
|
150 |
495 |
340 |
345 |
280 |
218 |
38 |
36 |
2 |
8-Φ34 |
8-Φ33 |
|
200 |
597 |
405 |
415 |
345 |
285 |
44 |
42 |
2 |
12-Φ34 |
12-Φ36 |
|
250 |
673 |
470 |
470 |
400 |
345 |
48 |
46 |
2 |
12-Φ41 |
12-Φ36 |
|
300 |
762 |
530 |
530 |
460 |
410 |
54 |
52 |
2 |
16-Φ41 |
16-Φ36 |
(GB): PN10.0MPa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
|||
|
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
|||||
|
15 |
165 |
105 |
105 |
75 |
45 |
20 |
20 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
130 |
130 |
90 |
55 |
22 |
22 |
2 |
4-Φ18 |
4-Φ18 |
|
25 |
216 |
140 |
140 |
100 |
65 |
24 |
24 |
2 |
4-Φ18 |
4-Φ18 |
|
32 |
229 |
155 |
155 |
110 |
78 |
26 |
26 |
2 |
4-Φ22 |
4-Φ22 |
|
40 |
241 |
170 |
170 |
125 |
85 |
28 |
28 |
2 |
4-Φ22 |
4-Φ22 |
|
50 |
292 |
195 |
195 |
145 |
100 |
30 |
30 |
2 |
4-Φ26 |
4-Φ26 |
|
65 |
330 |
220 |
220 |
170 |
120 |
34 |
34 |
2 |
8-Φ26 |
8-Φ26 |
|
80 |
356 |
230 |
230 |
180 |
135 |
36 |
36 |
2 |
8-Φ26 |
8-Φ26 |
|
100 |
432 |
265 |
265 |
210 |
160 |
40 |
40 |
2 |
8-Φ30 |
8-Φ30 |
|
125 |
508 |
315 |
315 |
250 |
188 |
40 |
40 |
2 |
8-Φ33 |
8-Φ33 |
|
150 |
559 |
355 |
355 |
290 |
218 |
44 |
44 |
2 |
12-Φ33 |
12-Φ33 |
|
200 |
660 |
430 |
430 |
360 |
285 |
52 |
52 |
2 |
12-Φ36 |
12-Φ36 |
|
250 |
787 |
505 |
505 |
430 |
345 |
60 |
60 |
2 |
12-Φ39 |
12-Φ39 |
|
300 |
838 |
585 |
585 |
500 |
410 |
68 |
68 |
2 |
16-Φ42 |
16-Φ42 |
GB): PN16.0Mpa
|
DN |
L |
D |
DI |
D2 |
B |
T |
Z-ΦD |
|||
|
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
JB/T 79 |
HG/T20592 |
|||||
|
15 |
230 |
105 |
105 |
75 |
45 |
20 |
20 |
2 |
4-Φ14 |
4-Φ14 |
|
20 |
240 |
130 |
130 |
90 |
55 |
24 |
24 |
2 |
4-Φ18 |
4-Φ18 |
|
25 |
260 |
140 |
140 |
100 |
65 |
24 |
24 |
2 |
4-Φ18 |
4-Φ18 |
|
32 |
300 |
155 |
155 |
110 |
78 |
28 |
28 |
2 |
4-Φ22 |
4-Φ22 |
|
40 |
360 |
170 |
170 |
125 |
85 |
28 |
28 |
2 |
4-Φ22 |
4-Φ22 |
|
50 |
400 |
195 |
195 |
145 |
100 |
30 |
30 |
2 |
4-Φ26 |
4-Φ26 |
|
65 |
490 |
220 |
220 |
170 |
120 |
34 |
34 |
2 |
8-Φ26 |
8-Φ26 |
|
80 |
580 |
230 |
230 |
180 |
135 |
36 |
36 |
2 |
8-Φ26 |
8-Φ26 |
|
100 |
620 |
265 |
265 |
210 |
160 |
40 |
40 |
2 |
8-Φ30 |
8-Φ30 |
?
