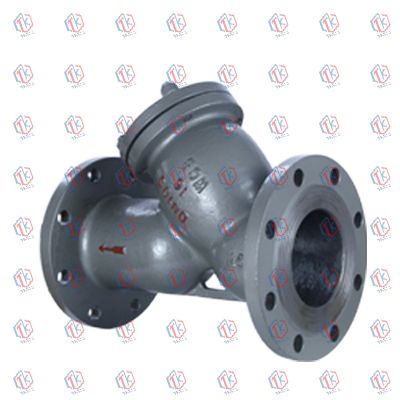

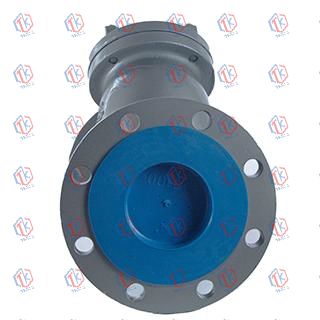

國標、德標法蘭過濾器

簡短描述:

產品概述

過濾器是輸送介質管道上不可缺少的一種裝置。過濾器由閥體、濾網、排污部分組成。待處理的介質經過過濾器的濾網后，其雜質被阻擋，以此來保護減壓閥、泄壓閥、定水位閥和水泵等管道設備，以達到正常運轉。
本公司生產的丫型過濾器可帶有排污口，安裝時 Y型口朝下，管道內雜物會收集到過濾器網內排污口上，不需拆卸過濾器彳壬何部件來排除污物，只需打開排污口即可排污。當需要清洗時，只要將可拆卸的濾網取出，處理后重新裝入即可，因此，使用維護極為方便。

發送郵件

產品細節

產品標簽

產品標準

? 連接法蘭：GB/T 9113、JB/T 79、HG/T 20529、EN 1092
? 檢驗標準：GB/T 13927、API 598

性能規范

- 公稱壓力：PN1.6,2.5MPa
? 殼體實驗：PT2.4, 3.8MPa
? 適用介質：
SY41-(16-25)C?水、油品、氣體
SY41-(16-25)P硝酸類
SY41-(16-25)R 醋酸類
? 適用溫度：-29°C-425°C

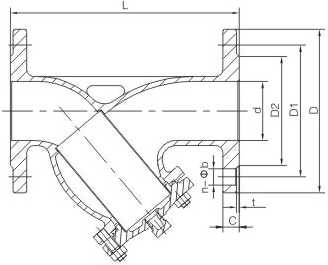

產品結構

主要零件材料

材料名稱	SY41-(16-25)C	SY41-(16-25)P	SY41-(16-25)R
閥體	WCB	ZG1Cr18Ni9Ti, CF8	ZG1CH8Ni12Mo2Ti, CF8M
閥蓋	WCB	ZG1Cr18Ni9Ti, CF8	ZG1Cr18Ni12Mo2Ti, CF8M
過濾網	ICrISNiQTi, 304	ICr18Ni9Ti, 304	1Cr18Ni12Mo2Ti, 316
墊片	聚四氟乙烯/鋼帶石墨纏繞

主要尺寸和重量

PN16

DN	D	L	D		D1	D2	C		T	N-ΦB
DN	D	L	JB/T 79	HG/T 20592	D1	D2	JB/T 79	HG/T 20592	T	JB/T 79	HG/T 20592
15	15	130	95	95	65	45	14	16	2	4-Φ14	4-Φ14
20	20	140	105	105	75	55	14	18	2	4-Φ14	4-Φ14
25	25	150	115	115	85	65	14	18	2	4-Φ14	4-Φ14
32	32	170	135	140	100	78	16	18	2	4-Φ18	4-Φ18
40	38	200	145	150	110	85	16	18	3	4-Φ18	4-Φ18
50	50	220	160	165	125	100	16	18	3	4-Φ18	4-Φ18
65	64	252	180	185	145	120	18	18	3	4-Φ18	8-Φ18
80	76	280	195	200	160	135	20	20	3	8-Φ18	8-Φ18
100	100	320	215	220	180	155	20	20	3	8-Φ18	8-Φ18
125	125	350	245	250	210	185	22	22	3	8-Φ18	8-Φ18
150	150	400	280	285	240	212	24	22	2	8-Φ23	8-Φ22
200	200	485	335	340	295	268	26	24	2	12-Φ23	12-Φ22
250	250	550	405	405	355	320	30	26	2	12-Φ25	12-Φ26
300	300	610	460	460	410	378	30	28	2	12-Φ25	12-Φ26
350	350	680	520	520	470	428	34	30	2	16-Φ25	16-Φ26
400	400	780	580	580	525	490	36	32	2	16-Φ30	16-Φ30
450	450	850	640	640	585	550	40	40	2	20-Φ30	20-Φ30
500	500	900	705	715	650	610	44	44	2	20-Φ34	20-Φ33

PN25

DN	D	L	D		D1	D2	C		T	N-OB
DN	D	L	JB/T 79	HG/T 20592	D1	D2	JB/T 79	HG/T 20592	T	JB/T 79	HG/T 20592
15	15	130	95	95	65	45	16	16	2	4-Φ14	4-Φ14
20	20	140	105	105	75	55	16	18	2	4-Φ14	4-Φ14
25	25	150	115	115	85	65	16	18	2	4-Φ14	4-Φ14
32	32	170	135	140	100	78	18	18	2	4-Φ18	4-Φ18
40	38	200	145	150	110	85	18	18	3	4-Φ18	4-Φ18
50	50	220	160	165	125	100	20	20	3	4-Φ18	4-Φ18
65	64	252	180	185	145	120	22	22	3	8-Φ18	8-Φ18
80	76	280	195	200	160	135	22	24	3	8-Φ18	8-Φ18
100	100	320	230	235	190	160	24	24	3	8-Φ23	8-Φ22
125	125	350	270	270	220	188	28	26	3	8-Φ25	8-Φ26
150	150	400	300	300	250	218	30	28	2	8-Φ25	8-Φ26
200	200	485	360	360	310	278	34	30	2	12-Φ25	12-Φ26
250	250	550	425	425	370	335	36	32	2	12-Φ30	12-Φ30
300	300	610	485	485	430	395	40	34	2	16-Φ30	16-Φ30
350	350	680	550	555	490	450	44	38	2	16-Φ34	16-Φ33
400	400	780	610	620	550	505	48	40	2	16-Φ34	16-Φ36
450	450	850	660	670	600	555	50	46	2	20-Φ34	20-Φ36
500	500	900	730	730	660	615	52	48	2	20-Φ41	20-Φ36
