國標、德標止回閥

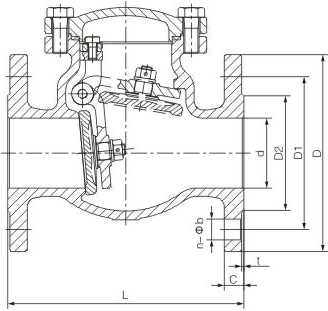

產品結構
主要外形尺寸
GBPN16
|
DN |
L |
D |
D |
D1 |
D2 |
C |
F |
N-ΦB |
|
50 |
120 |
50 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
65 |
130 |
63 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
|
80 |
150 |
80 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
|
100 |
165 |
100 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
|
125 |
190 |
124 |
245 |
210 |
165 |
22 |
3 |
8-Φ18 |
|
150 |
210 |
148 |
285 |
240 |
212 |
22 |
2 |
8-Φ22 |
|
200 |
255 |
198 |
340 |
295 |
268 |
24 |
2 |
12-Φ22 |
|
250 |
310 |
240 |
405 |
355 |
320 |
26 |
2 |
12-Φ26 |
|
300 |
320 |
297 |
460 |
410 |
378 |
28 |
2 |
12-Φ26 |
ANSI150LB
|
SIZE |
L |
D |
D |
D1 |
D2 |
C |
F |
N-ΦB |
|
2″ |
?120 |
50 |
150 |
120.7 |
92.1 |
16.3 |
2 |
4-Φ19 |
|
2 1/2″ |
?130 |
63 |
180 |
139.7 |
104.8 |
17.9 |
2 |
4-Φ19 |
|
3″ |
?125 |
80 |
190 |
152.4 |
127 |
19.5 |
2 |
4-Φ19 |
|
4″ |
165 |
100 |
230 |
190.5 |
157.2 |
24.3 |
2 |
8-Φ19 |
|
5″ |
190 |
124 |
255 |
2159 |
1857 |
243 |
2 |
8-Φ22.5 |
|
6″ |
210 |
148 |
280 |
241.3 |
215.9 |
25.9 |
2 |
8-Φ22 |
|
8″ |
255 |
198 |
345 |
298.5 |
269.9 |
29.0 |
2 |
8-Φ22 |
|
10″ |
310 |
248 |
405 |
362 |
323.8 |
30.6 |
2 |
12-Φ25 |
|
12″ |
320 |
297 |
485 |
431.8 |
381 |
32.2 |
2 |
12-Φ25 |
JIS10k
|
SIZE |
L |
D |
D |
D1 |
D2 |
C |
F |
N-ΦB |
|
DN50 |
120 |
50 |
155 |
120 |
96 |
16 |
2 |
4-Φ19 |
|
DN65 |
130 |
63 |
175 |
140 |
116 |
18 |
2 |
4-Φ19 |
|
DN80 |
150 |
80 |
185 |
150 |
126 |
18 |
2 |
8-Φ19 |
|
DN100 |
165 |
100 |
210 |
175 |
151 |
18 |
2 |
8-Φ19 |
|
DN125 |
190 |
124 |
250 |
210 |
182 |
20 |
2 |
8-Φ23 |
|
DN150 |
210 |
148 |
280 |
240 |
212 |
22 |
2 |
8-Φ23 |
|
DN200 |
255 |
198 |
330 |
290 |
262 |
22 |
2 |
12-Φ23 |
|
DN250 |
310 |
248 |
400 |
355 |
324 |
24 |
2 |
12-Φ25 |
|
DN300 |
320 |
297 |
445 |
400 |
368 |
24 |
3 |
16-Φ25 |
相關產品
-
金屬硬密封(鍛鋼)球閥
產品概覽 鍛鋼法蘭式高壓球閥關閉部件球體圍繞閥體中心線旋轉以開啟和關閉閥門，密封件嵌在不銹鋼閥座中，金屬閥座上裝有彈簧，當密封面磨損或燃燒時，在彈簧的作用下推動閥座與球體形成金屬密封。具有獨特的自動泄壓功能，當閥腔介質壓力超過彈簧預緊力時，出口閥座退球，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和氣體等一般工作介質，也適用于介質工況，如氧氣、過氧化氫、甲烷和乙烯，它已在各個行業得到很好的應用。 產品結構特點： 1、本產品所有部件均為鍛件。 2、采用底裝式閥桿，設置倒密封結構，確保填料...
-
國標、德標截止閥
產品概述 J41H、J41Y、J41W國標截止閥的啟閉件為圓柱形蝶板，密封面為平面或圓錐形，蝶板沿流體中心線作直線運動。國標截止閥僅適用于完全全開和全關，一般不調節流量，自定義允許調節和節流。 產品結構 主要尺寸和重量 PN16 DN L D D1 D2 F B B Z-ΦD JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 15 130 95 95 65 45 2 14 16 4-Φ14 4-Φ14 20 150 105 105 75 55 2 14 18 4-Φl4 4-Φ14 25 160 115 115 85 65 2 14 18 4-Φ1...
-

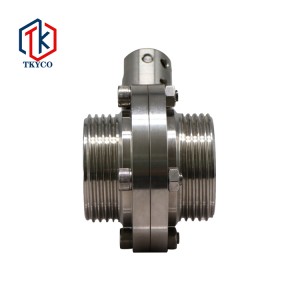

螺紋蝶閥
產品結構 主要外形尺寸 規格(ISO) A B D L H KG 25 66 78 40×1/6 130 82 1.3 32 66 78 48×1/6 130 82 1.3 38 70 86 60×1/6 130 86 1.7 51 76 102 70×1/6 140 96 2.2 63 80 115 85×1/6 150 103 2.9 76 84 128 98×1/6 150 110 3.4 89 90 139 110×1/6 170 116 3.9 102 104 159 132 x 1/6 170 126 5.5
-
不銹鋼衛生級快裝式U型三管通
產品結構 主要外形尺寸 D1 D2 A B 2″ 1″ 200 170 2″ 2″ 200 170 2” 1 1/2″ 200 170 1 1/2″ 1″ 180 150 1 1/2″ 1″ 180 150 1 1/4″ 3/4″ 145 125 1″ ?3/4″ 145 125 3/4″ 3/4″ 135 100
-
手動刀閘閥
產品特點 1、結構簡單、造型美觀、全通徑流道、流阻系數小。閘板提升時，同時將密封面上的粘物給刮除，自動清除了雜物； 2、不銹鋼閘板可防止腐蝕引起的密封泄漏。整體不銹鋼材質，防止了腐蝕破壞，使用壽命長； 3、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。 執行標準 設計規范：GB/12234? DIN3356 法蘭連接：ANSI Bl6.5? GB/T9113? JB/T79? DIN 2543-2545 試驗與檢驗：GB/T 13927? DIN3230? API598 性能參數 基本型號 PZ73H PZ73Y PZ73F 工...
-

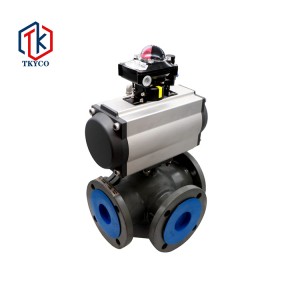

三通法蘭球閥
