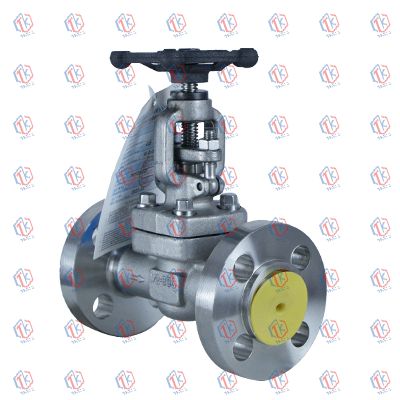

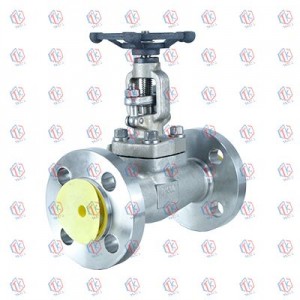

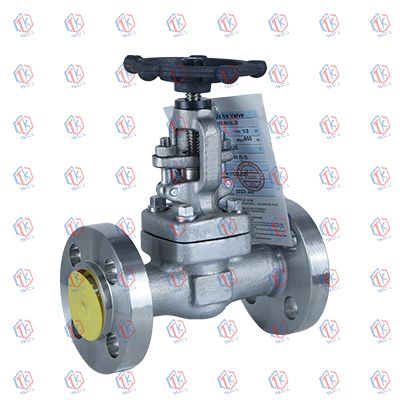

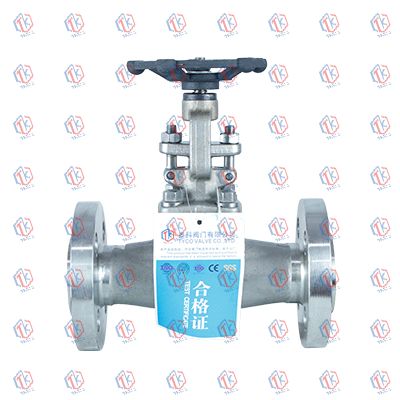

國標、德標截止閥

簡短描述:

設計制造標準

?設計和制造按GB/T12235、DIN 3356
? 結構長度按GB/T 12221、DIN 3202
? 法蘭連接尺寸按JB/T 79、DIN 2543
? 檢驗和測試按GB/T 26480、DIN 3230

性能規范

? 公稱壓力：1.6, 2.5,4.0,6.3,10.0Mpa
??強度實驗：2.4,3.8,6.0, 9.5,15.0Mpa
? 密封實驗：1.8,2.8,4.4, 7.0,11 Mpa
?氣密封測試：0.6Mpa
?閥門主體材料：WCB(C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29 ℃~425℃

發送郵件

產品細節

產品標簽

產品概述

J41H、J41Y、J41W國標截止閥的啟閉件為圓柱形蝶板，密封面為平面或圓錐形，蝶板沿流體中心線作直線運動。國標截止閥僅適用于完全全開和全關，一般不調節流量，自定義允許調節和節流。

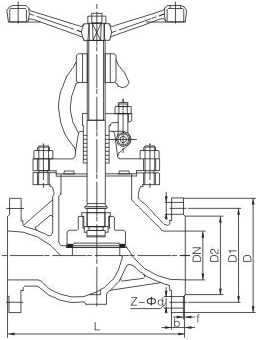

產品結構

主要尺寸和重量

PN16

DN	L	D		D1	D2	F	B	B	Z-ΦD
DN	L	JB/T 79	HG/T 20592	D1	D2	F	JB/T 79	HG/T 20592	JB/T 79	HG/T 20592
15	130	95	95	65	45	2	14	16	4-Φ14	4-Φ14
20	150	105	105	75	55	2	14	18	4-Φl4	4-Φ14
25	160	115	115	85	65	2	14	18	4-Φ14	4-Φ14
32	180	135	140	100	78	2	16	18	4-Φ18	4-Φ18
40	200	145	150	110	85	3	16	18	4-Φ18	4-Φ18
50	230	160	165	125	100	3	16	18	4-Φ18	4-Φ18
65	290	180	185	145	120	3	18	18	4-Φ18	8-Φ18
80	310	195	200	160	135	3	20	20	8-Φ18	8-Φ18
100	350	215	220	180	155	3	20	20	8-Φ18	8-Φ18
125	400	245	250	210	185	3	22	22	8-Φ18	8-Φ18
150	480	280	285	240	210	3	24	22	8-Φ23	8-Φ22
200	600	335	340	295	265	3	26	24	12-Φ23	12-Φ22
250	650	405	405	355	320	3	30	26	12-Φ25	12-Φ26
300	750	460	460	410	375	4	30	28	12-Φ25	12-Φ26
350	850	520	520	470	435	4	34	30	16-Φ25	16-Φ26
400	950	580	580	525	485	4	36	32	16-Φ30	16-Φ30
450	1050	640	640	585	545	4	40	40	20-Φ30	20-Φ30
500	1150	705	715	650	608	4	44	44	20-Φ34	20-Φ33

PN25

DN	L	D		D1	D2	F	B		Z-ΦD
		JB/T 79	HG/T 20592				JB/T 79	HG/T 20592	JB/T 79	HG/T 20592
15	130	95	95	65	45	2	16	16	4-14	4-14
20	150	105	105	75	55	2	16	18	4-14	4-14
25	160	115	115	85	65	2	16	18	4-14	4-14
32	180	135	140	100	78	2	18	18	4-18	4-18
40	200	145	150	110	85	2	18	18	4-18	4-18
50	230	160	165	125	100	2	20	20	4-18	4-18
65	290	180	185	145	120	2	22	22	8-18	8-18
80	310	195	200	160	135	2	22	24	8-18	8-18
100	350	230	235	190	160	2	24	24	8-23	8-22
125	400	270	270	220	188	2	28	26	8-25	8-26
150	480	300	300	250	218	2	30	28	8-25	8-26
200	600	360	360	310	278	2	34	30	12-25	12-26
250	650	425	425	370	332	2	36	32	12-30	12-30
300	750	485	485	430	390	2	40	34	16-30	16-30
350	850	550	555	490	448	2	44	38	16-34	16-33
400	950	610	620	550	505	2	48	40	16-34	16-36
450	1050	660	670	600	555	2	50	46	20-34	20-36
500	1150	730	730	660	610	2	52	48	20-41	20-36

PN40

DN	L	D		D1	D2	F	B		Z-ΦD
DN	L	JB/T 79	HG/T 20592	D1	D2	F	JB/T 79	HG/T 20592	JB/T 79	HG/T 20592
15	130	95	95	65	45	2	16	16	4-14	4-14
20	150	105	105	75	55	2	16	18	4-14	4-14
25	160	115	115	85	65	2	16	18	4-14	4-14
32	180	135	140	100	78	2	18	18	4-18	4-18
40	200	145	150	110	85	2	18	18	4-18	4-18
50	230	160	165	125	100	2	20	20	4-18	4-18
65	290	180	185	145	120	2	22	22	8-18	8-18
80	310	195	200	160	135	2	22	24	8-18	8-18
100	350	230	235	190	160	2	24	24	8-22	8-22
125	400	270	270	220	188	2	28	26	8-26	8-26
150	480	300	300	250	218	2	30	28	8-26	8-26
200	600	375	375	320	285	2	38	34	12-30	12-30

PN63

DN	L	D		D1	D2	F	B		Z-ΦD
DN	L	JB/T 79	HG/T 20592	D1	D2	F	JB/T 79	HG/T 20592	JB/T 79	HG/T 20592
15	130	105	105	75	55	2	18	20	4-14	4-14
20	150	125	130	90	68	2	20	22	4-18	4-18
25	160	135	140	100	78	2	22	24	4-18	4-18
32	180	150	155	110	82	2	24	26	4-23	4-22
40	200	165	170	125	95	2	24	28	4-23	4-22
50	230	175	180	135	105	2	26	26	4-23	4-22
65	290	200	205	160	130	2	28	26	8-23	8-22
80	310	210	215	170	140	2	30	28	8-23	8-22
100	350	250	250	200	168	2	32	30	8-25	8-26
125	400	295	295	240	202	2	36	34	8-30	8-30
150	480	340	345	280	240	2	38	36	8-34	8-33
200	600	405	415	345	300	2	44	42	12-34	12-36

上一個: 不銹鋼角座閥

下一個: 美標、日標截止閥

相關產品

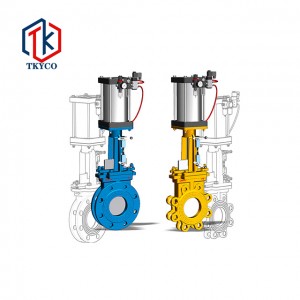

氣動刀閘閥
