全焊接球閥

簡短描述:

設計標準

? 設計標準：GB/T12237/API6D/API608
? 結構長度：GB/T12221、API6D、ASME B16.10
? 連接法蘭：JB79、GB/T 9113.1、ASME B16.5、B16.47
? 焊接端：GBfT 12224 , ASME B16.25
? 試驗和檢驗：GB/T 13927、API6D、API 598

性能規范

? 公稱壓力：PN16, PN25, PN40,150, 300LB
? 強度試驗：PT2.4, 3.8, 6.0, 3.0, 7.5MPa
? 密封試驗：1.8, 2.8,4.4,2.2, 5.5MPa
? 氣密封試驗：0.6MPa
? 閥門主體材料：A105(C)、F304(P)、F316(R)
? 適用介質：天然氣、石油、供熱、化工及熱電管網等長輸管線。
? 適用溫度：-29°C-150°C

發送郵件

產品細節

產品標簽

產品結構

主要零件材料

材料名稱	材質
材料名稱	GB	ASTM
閥體	25	A105
球體	304	304
?閥桿	1Cr13	182F6a
彈簧	6osi2Mn	Inconel X-750
密封圈	PTFE	PTFE
螺柱	35CrMoA	A193 B7

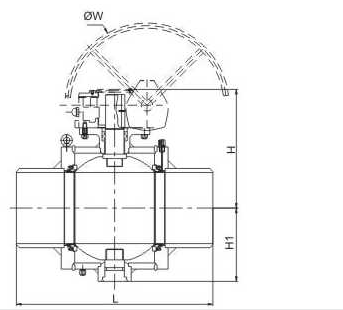

主要外形尺寸

PN16/PN25/CLASS150

全通徑						單位（MM）
DN	NPS	L			H1	H2	W
DN	NPS	RF	WE	RJ	H1	H2	W
50	2	178	178	216	108	108	210
65	2 1/2	191	191	241	126	126	210
80	3	203	203	283	154	154	270
100	4	229	229	305	178	178	320
150	6	394	394	457	184	205	320
200	8	457	457	521	220	245	350
250	10	533	533	559	255	300	400
300	12	610	610	635	293	340	400
350	14	686	686	762	332	383	400
400	16	762	762	838	384	435	520
450	18	864	864	914	438	492	600
500	20	914	914	991	486	527	600
