不銹鋼角座閥

簡短描述:

設計和制造標準

? 按GB/T12235、ASME B16.34 設計制造
? 端法蘭尺寸按JB/T 79、ASME B16.5、JIS B2220
? 螺紋端符合ISO7-1、ISO 228-1 等
? 對接焊縫端頭符合 GB/T 12224、ASME B16.25
? 卡箍端頭符合 ISO、DIN、IDF
? 壓力測試按 GB/T 13927、API598

?規格

? 公稱壓力：0.6-1.6MPa,150LB,10K
?強度測試：PN x 1.5MPa
??密封測試：PNx 1.1MPa
? 氣密封測試：0.6MPa
? 閥體材料：CF8(P), CF3(PL), CF8M (R), F3M(RL)
? 適用介質：水、蒸汽、油品、硝酸、醋酸
? 適用溫度：-29℃~150℃

發送郵件

產品細節

產品標簽

產品結構

主要尺寸和重量

DN	L	G	A	H	E
10	65	3/8″	165	120	64
15	85	1/2″	172	137	64
20	95	3/4″	178	145	64
25	105	1″	210	165	64
32	120	1?1/4″	220	180	80
40	130	1?1/2″	228	190	80
50	150	2″	268	245	100
65	185	2?1/2″	282	300	100
80	220	3″	368	340	126
100	235	4″	420	395	156

上一個: Y型內螺紋過濾器

下一個: 國標、德標截止閥

相關產品

電動法蘭球閥

主要零件材料材料名稱 Q91141F-(16-640C Q91141F-(16-64)P Q91141F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cd8Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈聚四氟乙烯(PTFE) 填料聚四氟乙烯(PTFE)

查看更多產品>
不銹鋼衛生級卡箍

產品結構主要外形尺寸 SIZE Φ A B 1″-1 1/2″ 19-38 53.5 44.5 2″ 50.8 66.5 57.5 2 1/2″ 63.5 81 72.0 3″ 76.2 94 85.0 3 1/2″ 89.1 108 102 4″ 101.6 122 113

查看更多產品>
快裝、對焊、法蘭隔膜閥

產品結構主要外形尺寸 G81F DN 升 D H 10 108 25 93.5 15 108 34 93.5 20 118 50.5 111.5 25 127 50.5 111.5 32 146 50.5 144.5 40 146 50.5 144.5 50 190 64 167 65 216 91 199 G61F DN L A B H 10 108 12 1.5 93.5 15 108 18 1.5 93.5 20 118 22 1.5 111.5 25 127 28 1.5 111.5 32 146 34 1.5 144.5 40 146 40 1.5 144.5 50 190 ...

查看更多產品>
金屬硬密封球閥

產品描述閥門的驅動部分根據閥門結構和用戶要求，采用手柄、渦輪、電動、氣動等，可根據實際情況和用戶要求選擇合適的驅動方式。該系列球閥產品根據介質和管道的情況，以及用戶的不同要求，設計防火、防靜電等結構，耐高溫、耐低溫，能保證閥門在不同工況下經常工作，廣泛應用于天然氣、石油、化工、冶金、城建、環保、制藥、食品等行業。特征 ? 該系列閥門采用鍛鋼或鑄鋼作為閥體材料。結構可以是浮動式或耳軸式球支撐。 ? 高精度加工可實現卓越的球和閥座接口，可實現符合 ANSI B16.104 dass VI 泄漏標準的嚴密關閉。 ? 浮動安...

查看更多產品>
氣動法蘭球閥

產品結構主要零件材料材料名稱 Q61141F-(16-64)C Q61141F-(16-64)P Q61141F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cd8Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈聚四氟乙烯(PTFE) 填料聚四氟乙烯(PTFE) 主要外形尺寸 PN16 DN L D D D1 D2 C F N-?B A B C D G 單作用雙作用 ...

查看更多產品>

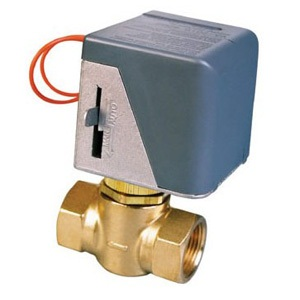

電動二通閥（風機盤管）
