不銹鋼直飲水球閥(PN25)
產品結構
主要零件材料
|
材料名稱 |
Q11F-(16-64)C |
Q11F-(16-64)P |
Q11F-(16-64)R |
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZG1Cd8Ni9Ti |
ZG1Cd8Ni12Mo2Ti |
|
球體 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICd8Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯(PTFE) |
||
|
填料 |
聚四氟乙烯(PTFE) |
||

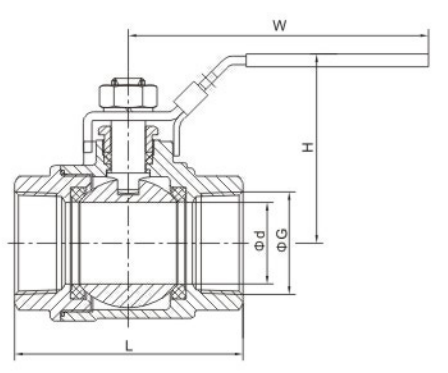

主要外形尺寸
|
DN |
英寸 |
L |
D |
G |
W |
H |
|
15 |
1/2 英寸 |
51.5 |
11.5 |
1/2 英寸 |
95 |
49.5 |
|
20 |
3/4″ |
62 |
17 |
3/4″ |
95 |
55.5 |
|
25 |
1” |
73 |
22 |
1” |
120 |
68 |
|
32 |
1 1/4 英寸 |
80 |
27 |
1 1/4 英寸 |
150 |
91 |
|
40 |
1 1/2 英寸 |
91 |
32 |
1 1/2 英寸 |
170 |
100 |
|
50 |
2” |
108 |
44 |
2” |
200 |
118 |
